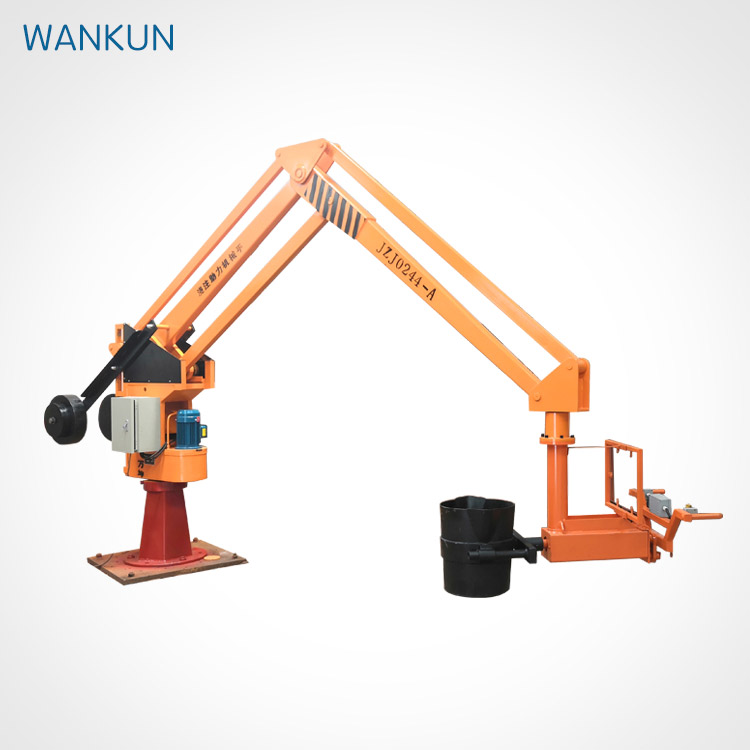

เครื่องบดไฮดรอลิกซีรีส์ ZJZ เป็นอุปกรณ์หล่อและยกชนิดใหม่ที่มีคุณสมบัติดังต่อไปนี้:

1, ไม่มีสวิทช์การเดินทางโดยใช้ขีด จํากัด การเดินทางของกระบอกสูบและอุปกรณ์กระป๋อง โดยการเคลื่อนไหวของเข็มขัดขึ้นและลงเพื่อขับเคลื่อนการเคลื่อนไหวของกระป๋องยกการเคลื่อนไหวค่อนข้างเสถียร

2. ระบบไฮดรอลิกมีการติดตั้งอุปกรณ์ความปลอดภัยซึ่งมีฟังก์ชั่นการป้องกันความปลอดภัยในกรณีที่โหลดเกินไปและอื่น ๆ และหลีกเลี่ยงความเสียหายของชิ้นส่วนและอุบัติเหตุของขดลวดสมดุล

3. เครื่องบด Zjz ซีรี่ส์มีฟังก์ชั่น จํากัด ความเร็วและการลดอัตโนมัติซึ่งสามารถทําให้น้ําหนักลดลงได้อย่างราบรื่นและประหยัดการใช้พลังงาน MANIPULATOR เหมาะสําหรับการยกที่มีประสิทธิภาพสูงและการวางตําแหน่งที่แม่นยําและการติดตั้งวัตถุหนักภายใน 300 กิโลกรัมโดยเฉพาะอย่างยิ่งสําหรับ FOUNDdries ขนาดกลางและขนาดเล็ก มีข้อดีของขนาดเล็กเสียงรบกวนต่ําน้ําหนักเบาโครงสร้างใหม่และกะทัดรัดการดําเนินงานที่ปลอดภัยและเชื่อถือได้การบํารุงรักษาที่เรียบง่ายและสะดวก ฯลฯ เป็นผลิตภัณฑ์ใหม่ที่ช่วยให้ผู้ประกอบการได้รับความช่วยเหลือจากการทํางานด้วยตนเองของการโหลดและถอดและปรับปรุงประสิทธิภาพการผลิต

ตัวจัดการการหล่อไฮดรอลิกยกวัตถุหนักจะประสบความสําเร็จผ่านสามประเภทของการสังเคราะห์การเคลื่อนไหวต่อไปนี้:

1, การยกแนวตั้งการเคลื่อนไหวไฮดรอลิก

2. แปลงวงกลมด้วยตนเอง

3. การเคลื่อนไหวแนวนอนด้วยตนเอง

มain พารามิเตอร์ทางเทคนิคของ ZJZ ไฮดรอลิกหล่อลื่นผู้จัดการ

ตารางที่ 1:

การวาดภาพภายนอก

โครงสร้างและหลักการ

JZJ ซีรี่ส์ไฮดรอลิกหล่อตัวจัดการประกอบด้วยห้าส่วน: รูปร่างกลไกสี่ล้อสมดุลระบบไฮดรอลิกและควบคุมไฟฟ้าอุปกรณ์การไหลของถุงหล่อ

1 Fuselage :

ส่วนนี้ประกอบด้วยฐาน

เก้าอี้แกนหมุนเก้าอี้แขนเก้าอี้คู่มือแนวตั้ง ฯลฯ ฐานสามารถตั้งไว้บนฐานซีเมนต์ (คงที่) (ดูตาราง - สําหรับขนาดฐาน) หรือยึดไว้บนรถเข็นเคลื่อนที่ (เคลื่อนที่) ร่างกายสามารถหมุนได้ภายในช่วง 345 องศารอบเก้าอี้แกนหมุน การประกอบคู่มือแนวตั้งถูกยึดไว้ที่ด้านหลังของร่างกายและล้อคู่มือของกลไกสี่แถวที่สมดุลเคลื่อนย้ายขึ้นและลงบนเข็มขัดคู่มือ

2, กลไกการเชื่อมต่อสี่เหลี่ยมสมดุล:

ส่วนนี้ประกอบด้วยแขนขนาดใหญ่แขนขนาดใหญ่แขนที่ซับซ้อนแขนยกแขนที่ซับซ้อนแขนยกแขนเชื่อมโยงแผ่นรองรับและบล็อกสมดุลและชิ้นส่วนอื่น ๆ ด้านสองด้านของจุดเชื่อมโยงระหว่างแผ่นรองรับและร่องเชื่อมโยงจะเคลื่อนย้ายแนวนอนโดยคู่ของแบริ่งลูกกลิ้งชุดเดียวบนเส้นทางนําของร่างกาย ด้านหลังของแขนขนาดใหญ่จะเชื่อมโยงกับหัวของเข็มขัดของกระบอกไฮดรอลิกผ่านเข็มขัดและการเคลื่อนไหวแนวตั้งจะทําตามเข็มขัดคู่มือ บล็อกสมดุลปรับจะติดตั้งบนแขนขนาดใหญ่ที่เชื่อมโยงกับสี่ลิงค์ซึ่งสมดุลด้วยน้ําหนักของเข็มขัดสมดุลเพื่อให้ตัวกระจายสามารถบรรลุวัตถุประสงค์ของสมดุล

3. ระบบไฮดรอลิก:

ระบบประกอบด้วยปั๊มเกียร์วาล์วอิเล็กทรอนิกส์ทิศทางท่อน้ํามันเข้าและกลับวาล์วความปลอดภัยถังไฮดรอลิกและอื่น ๆ เมื่อผู้ประกอบการกดปุ่มเพิ่มขึ้น (หรือลดลง) น้ํามันไฮดรอลิกผ่านวาล์วอิเล็กทรอนิกส์เข้าไปในถังห้องล่างกดถังลูกสูบลง (หรือขึ้น) การเคลื่อนไหวผ่านหลักการสี่ลิงค์แรงเสียดทานเพื่อขับเคลื่อนการเคลื่อนไหวของวัตถุหนัก ความเร็วของชุด PLC สามารถควบคุมความเร็วอย่างราบรื่น

เมื่อน้ําหนักยกเกิน 1.1 เท่าของน้ําหนักที่กําหนดวาล์วความปลอดภัยจะเปิดและปล่อยให้น้ําหนักไม่สามารถยกได้เพื่อปกป้องความปลอดภัยของขดลวดความสมดุลไฮดรอลิกทั้งหมด (ดูภาพ 4 สําหรับหลักการ)

4. ส่วนควบคุมไฟฟ้า:

ชิ้นส่วนนี้ประกอบด้วยมอเตอร์พลาสติกขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วข

ใช้แหล่งจ่ายไฟ 24V สายไฟสามารถนําจากด้านล่างของรถเข็นหรือจากด้านซ้ายของกล่องไฟฟ้า เมื่อเปิดสวิตช์อากาศปุ่มรีเซ็ตอัตโนมัติของ spreader จะเปิดอยู่เสมอและระบบจะเริ่มทํางานหลังจากเปิดการควบคุมระยะไกล คลิกปุ่มขึ้นหรือลง (ดูรูป 3) เพื่อเพิ่มหรือลด spreader

สลิง

5. ส่วนขยาย:

ส่วนข้อมูลประกอบด้วยอุปกรณ์ควบคุมการสื่อสารและอุปกรณ์หมุนแนวนอน Mo Rao Bao องค์ประกอบกรอบได้ ผ่านการเคลือบผ่านการควบคุมสามารถควบคุมได้เพื่อย้ายขึ้นและลงไปยังอาคารเทียมและเบรคมือสามารถบีบอัดเพื่อหมุน อุปกรณ์หมุนแนวนอนช่วยให้ผู้ประกอบการสามารถใช้ได้อย่างง่ายดาย กรอบติดตั้งกรอบควรเชื่อมต่อกับกรอบ

บรรจุการขนส่งการติดตั้งและการใช้งาน

1. การบรรจุการขนส่งและการประกอบ

เมื่อจัดส่งเครื่องทั้งหมดจะถูกยึดติดกับกรอบด้านล่างการขนส่งพิเศษและการเชื่อมโยงสี่แถบที่สมดุลจะถูกยึดติดกับกล่องด้วยแผ่นคงที่เพื่อให้ไม่สามารถเลื่อนไปและกลับ จากนั้นใช้ฟิล์มพลาสติกโฟมเพื่อบรรจุกล่องบูมมอเตอร์ ฯลฯ เพื่อป้องกันความเสียหายของสีพื้นผิวและไฟฟ้า

ชิ้นส่วนของอุปกรณ์และถังเชื้อเพลิงถูกเปียกด้วยฝน เครื่องทั้งหมดยังสามารถแบ่งออกเป็นสามส่วน: กลไกการเชื่อมโยงสี่แถบที่สมดุลและส่วนประกอบต่อน้ําหนักสําหรับการบรรจุและการขนส่ง ชิ้นส่วนเครื่องประกอบตามแผนภูมิวางแผ่นกู้ภัยและแผ่นคู่มือแนวตั้งหลังจากการเชื่อมโยงแถบสี่แถบในแขนด้านบนเพื่อให้สมดุลแถบคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่มือคู่

2. การติดตั้งและการดําเนินงาน

โปรดอ่านคําแนะนําอย่างระมัดระวังก่อนที่จะติดตั้งเครื่อง ในระหว่างการติดตั้งให้คํานวณระดับของพื้นฐานคอนกรีตแล้วยึดเครื่องทั้งหมดบนพื้นฐาน ลากกระจายไปยังช่วงทํางานสูงสุดที่ความสูงเดียวกันและทําการเคลื่อนไหวรอบ 340 องศา ค้นหาจุดแนวนอนของกระจายที่จุดเท่าเทียมกันที่สามและข้อผิดพลาดแนวนอนของสามจุดไม่ควรเกิน 15 มม. เชื่อมต่อกับแหล่งจ่ายไฟทํางานสามเฟส 380V, 50HZ (สายสี่เฟสสามเฟส) สายกลางควรเชื่อมต่อได้อย่างปลอดภัย หลังจากตรวจสอบถูกต้องปิดสวิทช์พลังงานของกล่องไฟฟ้ากดปุ่มเพื่อตรวจสอบว่าทิศทางหมุนของมอเตอร์สอดคล้องกับทิศทางที่ทําเครื่องหมายแล้วกดปุ่มขึ้นหรือลงเพื่อเรียกเก็บข้อมูลและตามความต้องการในการทํางาน เมื่อหยุดทํางานควรปิดสวิ

ให้ความสนใจกับเรื่องความปลอดภัย

1. ก่อนที่จะนําพลังงานเข้าสู่เครื่องควรติดตั้งสามสวิทช์ป้องกันการรั่วไหล

2, shell ของเครื่องต้องเป็นพื้นดิน (สาย PE) และพื้นดินเป็นสิ่งที่ดี

3. ก่อนเปิดฝาครอบกล่องไฟฟ้าเพื่อการบํารุงรักษาควรปิดแหล่งจ่ายไฟภายนอก

4. เมื่อทํางานกลางแจ้งควรใช้มาตรการกันฝนและกันฝุ่น มันเป็นสิ่งต้องห้ามอย่างเคร่งครัดสําหรับฝนที่จะเปียกอุปกรณ์ไฟฟ้าหรือฝนที่จะเข้าไปในถัง

5, เครื่องส่งสัญญาณระยะไกลควรใช้เวลาสองเดือน (ขึ้นอยู่กับการใช้งาน) เพื่อเปลี่ยนแบตเตอรี่

การหล่อลื่น

1. แบริ่งลูกกลิ้งของแต่ละชิ้นของเครื่องจะหล่อลื่นด้วยไขมันแคลเซียมทําความสะอาดและเปลี่ยนทุกหกเดือน

2. พื้นผิวสัมผัสระหว่างลําเลียงแนวตั้งด้านหน้าและด้านหลังและลูกกลิ้งจะหล่อลื่นด้วยไขมันแคลเซียมเดือนละครั้ง

3, ถังน้ํามันด้วยน้ํามันไฮดรอลิกป้องกันการสึกหรอ 32# ~ 48# พื้นผิวน้ํามันไม่ควรอยู่ด้านล่างของเส้นพื้นผิวน้ํามันหน้าต่างน้ํามัน 10 มม. ด้านล่างรูปแบบน้ํามันไฮดรอลิกตามการใช้สภาพแวดล้อมการทําความสะอาดทุกหกเดือนเปลี่ยนหนึ่งครั้ง

รูปที่ 2 แผนภูมิอิเล็กทรอนิกส์

ตารางที่ 2:

รูปภาพ 5

แผนภาพของระบบไฮดรอลิก
